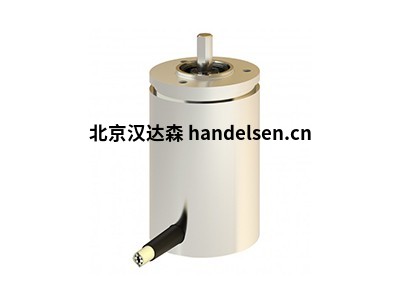

德國TWK旋轉編碼器TRN42/S4 SIL2

　　1、德國TWK旋轉編碼器產品介紹

鄧蕾 QQ：2111646792   手機：13021972807 電話：010-64714988-223 傳真：010-64714988-668 郵件：tk8@handelsen.cn

　　客戶軸和傳感器軸之間的強制鎖定機械連接確保傳感器軸中的磁鐵精確反映客戶軸的旋轉。對于TBN型號，記錄一轉(即最多65,536步)。通過隨后的絕對傳輸，TRN軸編碼器的測量范圍可達4096轉。位置和速度值(PDO-過程數據對象)通過CANopen協議輸出。帶有型號名稱FOI的增量編碼器通過磁傳感器和信號處理記錄角位置并生成相應的脈沖輸出。帶有防腐蝕涂層和不銹鋼法蘭(AIMgSi1)的堅固鋼制外殼確保增量編碼器在您的個性化應用中的用途廣泛。

　　2、德國TWK旋轉編碼器產品概述

　　堅固的鋁制外殼-不銹鋼軸-磁性傳感器系統-通過電纜輸出進行電氣連接。在型號系列TRK絕對式編碼器中，根據IEC 61158-2至6和編碼器配置文件CiA DSP406集成了EtherCAT接口。為了達到SIL2級別，TRK/S3包含一個冗余傳感器系統和額外的內部監控機制，以及通過FSoE(EtherCAT故障保護)協議進行的安全通信。FSoE協議是根據Safety over EtherCAT規范ETG.5100版本1.2.0實現的。

　　3、德國TWK旋轉編碼器產品作用

　　在BKK聯軸器中，不銹鋼波紋管用作兩軸未對準或軸向位移的補償元件。它們特別適用于高分辨率旋轉角度傳感器的扭轉剛性驅動。BKK聯軸器的軸用夾緊轂固定。輪轂和螺釘由不銹鋼制成。聯軸器的使用壽命(轉數或負載變化)取決于以下因素，因此只能在實際測試中可靠地確定：被驅動編碼器的扭矩和轉動慣量、實際平行和/或角度偏差、軸向間隙軸和環境溫度是基本參數。FOI的軸由不銹鋼制成，軸承配有軸密封圈。

　　4、德國TWK旋轉編碼器產品說明

　　由耐海水鋁(AlMgSi1)或不銹鋼制成的堅固外殼(壁厚5毫米)(材料：1.4305可選1.4404)-冗余電源以及傳感器和電子設備-帶滾珠軸承的公共軸(測量軸)，軸密封前室中的環形和永磁體-傳感器電路由帶有霍爾元件的ASIC和封閉的主室中的接口電子設備組成-非接觸式電磁傳感器系統通過12位D/A轉換器進行擴展，以便將測量變量作為可提供0(4)至20 mA或0至10 VDC的模擬信號-通過插頭M12x1進行電氣連接。

　　5、德國TWK旋轉編碼器產品參數

　?、賳稳蚨嗳Γ憾嗳?/p>

　　②界面：CANopen安全

　?、鄯ㄌm形狀：42毫米

　　④特色：SIL2/PLd，速度監控

　　⑤筑屋材料：鋁3.2315、磁鋼、不銹鋼1.4305、不銹鋼1.4404

　?、薹ㄌm和軸：同步法蘭，軸6 mm

　?、呓馕龆龋?096步/轉12位，8192步/轉13位，16384步/轉14位

　?、啻a類型：二進制

　?、釡y量范圍：4096轉

　　德國TWK旋轉編碼器TRN42/S4 SIL2
