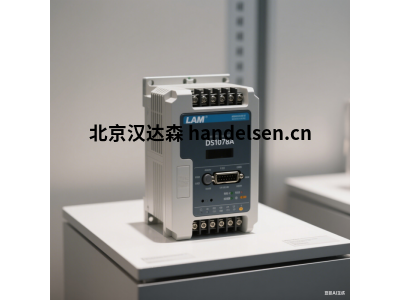

LAM驅動器DS1078A：半導體制造中的精密動力核心
| 馬世宇 QQ： 2850590587 手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn |
 |
 |
在半導體制造這座微觀世界的精密殿堂中，每一環節都需精準。晶圓傳輸與定位系統如同無形的“搬運工”與“定位器”，其核心動力源——LAM驅動器DS1078A，正是確保晶圓高效、平穩、精確運動的關鍵組件之一。作為LAM Research（泛林集團）經典產品線的重要成員，DS1078A雖已停產，卻仍在眾多Fab廠中持續服役，展現其可靠性能。
核心功能與技術解析
DS1078A是一款高性能的直流伺服電機驅動器模塊，專為驅動半導體設備（尤其是LAM的刻蝕、沉積設備）中負責晶圓傳輸、腔室門閥啟閉、基座升降等關鍵動作的伺服電機而設計。其核心價值在于：
1. 精密運動控制：
o 接收來自設備主控系統（通常通過模擬信號±10V或數字總線）的速度/位置指令。
o 采用先進的伺服控制算法（如PID），實時計算并輸出精確的電流信號驅動伺服電機。
o 確保電機快速響應、平穩加減速、精準停位，滿足半導體工藝對定位精度（常達微米級）和重復性的嚴苛要求。
2. 強大動力輸出：
o 提供足夠的電流和電壓能力，驅動負載（如機械臂、閥門、升降機構）完成既定動作，克服慣性和摩擦。
3. 狀態監控與保護：
o 內置豐富的診斷功能，實時監測電機電流、電壓、溫度、編碼器反饋等狀態。
o 具備過流、過壓、欠壓、過熱、超速、反饋丟失等多重保護機制，在異常發生時迅速切斷輸出并上報故障，保護昂貴的電機和機械結構，防止晶圓或設備損壞。
4. 集成性與可靠性：
o 采用模塊化設計，便于在設備機柜中安裝、維護和更換。
o 工業級元器件和嚴格的生產標準，確保在半導體Fab嚴酷的24/7運行環境（可能存在震動、電氣噪聲、溫度變化）下長期穩定工作。
關鍵性能參數概覽
|
參數類別 |
典型規格/描述 |
備注 |
|
輸入電源 |
直流 (DC) |
常見范圍如 ±15VDC, +24VDC |
|
控制信號輸入 |
模擬速度/扭矩指令 (±10V), 或數字通信接口 (如 DeviceNet, CANopen - 視具體型號) |
接收主控指令 |
|
反饋接口 |
增量式編碼器 (A, B, Z相), 旋轉變壓器 (Resolver) |
用于閉環控制 |
|
輸出能力 |
連續電流 (如 8A RMS), 峰值電流 (如 16A) |
驅動電機能力 |
|
通信/監控 |
狀態指示燈, 故障輸出信號, 可能支持通信接口狀態回讀 |
用于系統診斷與維護 |
|
工作溫度 |
0°C 至 +55°C (或更寬) |
工業標準范圍 |
|
保護功能 |
過流, 過壓, 欠壓, 過熱, 超速, 短路, 反饋丟失 |
保障系統安全 |
|
安裝方式 |
導軌安裝或面板安裝 |
標準工業設計 |
|
狀態 |
已停產 (End of Life - EOL) |
需關注備件及替代方案 |
DS1078A 型號列表 (常見變體)
DS1078A 本身是一個基礎型號，根據具體的配置、通信接口或固件版本，可能有不同的后綴或標簽標識。以下是常見關聯型號和變體：
|
型號/標識 |
說明 |
|
DS1078A |
基礎型號，常見。通常指代模擬指令輸入的標準版本。 |
|
DS1078A-Dxxx |
D 后常跟數字或字母組合 (如 D001, D101)，代表硬件修訂版本 (Hardware Revision) 或特定配置批次。 |
|
DS1078A-S |
可能表示特殊版本或配置（如支持特定類型的編碼器或帶額外監控功能）。 |
|
DS1078A (Rev. X) |
明確標注硬件修訂版本號 (Revision Number)，如 Rev. A, Rev. B, Rev. C 等。不同版本間可能有細微電路差異。 |
|
兼容/替代型號 |
第三方模塊制造商可能提供功能兼容的替代品（如：CTI 7850, Artisan TG-1078A 等），但需嚴格驗證兼容性。 |
|
替代/升級型號 |
LAM 可能推薦了后續的替代驅動器型號（如 DS1078B 或其他新型號），用于新設備或舊設備升級。 |
重要應用場景
DS1078A驅動器廣泛應用于LAM Research多種半導體制造設備中，扮演關鍵的執行機構控制角色：
· 晶圓傳輸機器人 (Wafer Transfer Robot)： 驅動機械臂各關節電機，實現晶圓在Load Lock、FOUP、工藝腔室間的快速、平穩、無振動傳輸。
· 腔室門閥 (Chamber Gate Valve)： 精確控制閥門的開啟和關閉，隔離不同腔室或大氣，維持超高真空或特定工藝氣體環境。
· 基座/卡盤升降機構 (Peddestal/Chuck Lift)： 在CVD、PVD等工藝腔室中，控制承載晶圓的基座升降，實現工藝間隙調整或晶圓裝卸。
· 其他線性或旋轉機構： 如擋板控制、快門控制、泵閥控制等需要精密位置/速度控制的執行機構。
維護與替代考量
由于DS1078A已停產(EOL)，對于仍在運行老舊設備的Fab廠，維護策略至關重要：
1. 備件管理： 積極采購和儲備原廠或經認證的高質量兼容模塊。
2. 專業維修： 尋找有資質的第三方維修服務商對故障模塊進行元件級維修。
3. 升級改造： 評估將整個驅動系統升級到LAM推薦的新一代驅動器型號的可行性和成本效益，以獲得更好的性能、可靠性和未來的備件支持。
4. 兼容性驗證： 若使用第三方兼容模塊，務必進行嚴格的工廠驗收測試(FAT)和現場驗收測試(SAT)，確保其電氣接口、控制邏輯、保護功能、物理尺寸與原裝DS1078A匹配，避免設備兼容性問題或安全風險。
總結
LAM驅動器DS1078A作為半導體制造黃金時代的經典之作，以其穩定的性能、精確的控制和堅固的可靠性，在無數晶圓的生產旅程中默默提供了核心動力。盡管其生產已落幕，深刻理解其原理、型號變體及應用場景，對于保障現有設備穩定運行、制定明智的維護和升級策略仍具有重要價值。在追求摩爾定律極限的征途上，正是這些精密的工業基石，支撐著芯片制造不斷向更精微、更高效的方向邁進。
