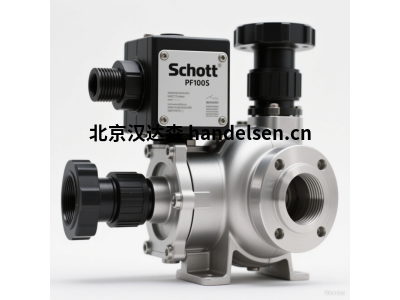

Schott PF100S 小型離心泵：精密流體處理的德國匠心之選

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

在工業流體傳輸領域，對高可靠性、緊湊設計和耐腐蝕性的小型離心泵需求日益增長。德國Schott公司憑借其深厚的精密工程底蘊，推出的PF100S小型離心泵系列，正成為實驗室、分析儀器、醫療設備及小型工業系統中流體處理的理想解決方案。

一、核心優勢：PF100S 為何脫穎而出？

1.      德國精密制造，品質可靠：

o    秉承德國制造對細節的追求，PF100S 采用優質材料（如316L不銹鋼）和精密加工工藝，確保長期運行的穩定性和超長使用壽命。

o    嚴格的質量控制體系貫穿設計、生產和測試全過程，為關鍵應用提供堅實保障。

2.      緊湊靜音，集成無憂：

o    極其小巧的機身設計，顯著節省設備內部寶貴空間，尤其適合空間受限的集成應用（如分析儀器、醫療設備、臺式設備）。

o    優化設計的電機和流體通道，帶來極低的運行噪音，提升工作環境舒適度，滿足噪音敏感場合要求。

3.      耐腐蝕與化學兼容性：

o    核心過流部件（泵頭、葉輪）廣泛采用AISI 316L（1.4404）不銹鋼，提供優異的耐腐蝕性能。

o    可選用高性能工程塑料（如PP, PVDF）泵頭，滿足強酸、強堿、有機溶劑等苛刻化學介質的輸送需求，兼容性廣泛。

4.      無泄漏密封，安全潔凈：

o    標配磁力驅動耦合技術（無軸封設計），杜絕機械密封可能存在的泄漏風險。

o    確保100%無泄漏運行，保護操作人員安全，防止環境污染，是處理昂貴、有毒或腐蝕性介質的理想選擇，滿足潔凈室和高潔凈度要求。

5.      高效節能，溫升控制佳：

o    優化的水力模型和高效電機設計，實現低能耗運行，降低長期使用成本。

o    良好的散熱設計有效控制運行溫升，保護介質特性（尤其對溫度敏感介質如生物樣品、試劑）。

6.      多功能適配性：

o    提供多種接口選項（如軟管倒鉤接頭、螺紋接頭），方便連接不同管路系統。

o    靈活的安裝方式，滿足不同設備集成需求。

二、深入解析：PF100S 技術特點與應用

·         工作原理： 基于離心力原理。電機通過磁力耦合驅動葉輪高速旋轉，葉輪葉片將動能傳遞給液體，產生離心力使液體沿泵殼蝸道向出口排出，同時在進口處形成低壓區吸入液體，實現連續輸送。

·         關鍵組件：

o    泵頭： 316L不銹鋼或耐化學塑料（PP, PVDF），形成流體腔室和通道。

o    葉輪： 閉式或開式設計（視型號和介質而定），通常為316L不銹鋼或塑料，直接傳遞能量給流體。

o    磁力耦合器： 由內磁轉子（連接葉輪）和外磁轉子（連接電機）組成，通過磁場穿透隔離套實現扭矩傳遞，實現靜密封。

o    隔離套/密封罐： 通常為316L不銹鋼或陶瓷/碳化硅等非金屬材料，隔離被輸送介質與電機腔。

o    電機： 高效能、低噪音、長壽命的電子換向（EC）電機或交流感應電機，提供動力。

·         核心性能參數 (典型值，供參考，具體以新數據為準)：

o    大流量： 約 8 - 12 升/分鐘 (L/min)

o    大揚程： 約 7 - 10 米 (m)

o    接口尺寸： 常用 DN 6 - DN 10 (或對應軟管尺寸如 8/6 mm, 10/8 mm)

o    溫度范圍： 介質溫度通常 -10°C 至 +90°C (取決于泵頭材質和密封)，環境溫度至 +40°C。

o    粘度限制： 通常適用于低粘度介質（< 約 50 mPa·s），高粘度介質性能會顯著下降。

·         核心應用領域：

o    分析儀器： 高效液相色譜(HPLC)、氣相色譜(GC)、流動注射分析(FIA)、自動進樣器、樣品前處理設備的試劑、溶劑、載液輸送。

o    醫療與診斷設備： 體外診斷(IVD)儀器、血液分析儀、透析設備、牙科治療椅的冷卻水/沖洗液循環。

o    實驗室通用設備： 恒溫循環器（水浴、油?。⒄婵粘闉V裝置、小型反應釜的循環冷卻/加熱、蒸餾設備的冷凝水循環。

o    小型工業系統： 電鍍槽液循環、激光冷卻系統、小型清洗設備、印刷潤版系統、微量化學添加。

o    水處理與環保： 小型超純水系統、臭氧水輸送、實驗室規模水處理設備。

o    半導體與電子： 超純水輸送（需高純材質）、小型濕法工藝設備。

三、Schott 小型離心泵系列型號概覽

Schott 提供豐富的小型離心泵系列，以滿足不同流量、揚程、材質和特殊應用的需求。以下是其主要系列及其典型代表型號的概覽：

說明：

1.      型號后綴： 常見后綴如 S (通常代表基本款不銹鋼磁力泵)，PP (聚丙烯泵頭)，PVDF (聚偏氟乙烯泵頭)，E (可能代表EC電機或特殊配置)。具體含義需查閱Schott資料。

2.      性能范圍： 表中流量和揚程為各系列典型范圍的大致值，具體型號參數差異顯著。例如PF系列中，PF80S比PF100S流量小，PF120S則更大。

3.      選型關鍵： 選擇合適型號需綜合考慮：所需流量和揚程、輸送介質及其化學兼容性/溫度/粘度/是否含顆粒、工作壓力、環境要求（溫度、防護等級IP）、接口尺寸、電源、噪音限制、預算。

4.      PF100S 定位： 在PF微型精密泵系列中，PF100S通常處于中間性能等級，在緊湊體積和適中性能之間取得良好平衡，是應用非常廣泛的“甜點”型號。

四、選型與使用建議

1.      明確需求： 詳細列出流量、揚程、介質性質（名稱、濃度、溫度、粘度、是否有磨蝕性顆粒）、工作環境（溫度、濕度、防護要求）、接口尺寸、電源等關鍵參數。

2.      材質匹配： 嚴格根據介質化學兼容性選擇泵頭材質（316L, PP, PVDF）。Schott通常提供化學兼容性表供參考，不確定時務必咨詢。

3.      關注粘度： 離心泵效率隨介質粘度升高而顯著下降。輸送高粘度流體（>~50 mPa·s）需謹慎評估或考慮其他泵型（如齒輪泵）。

4.      避免干轉與氣蝕：

o    嚴禁干轉！ 啟動前務必確保泵腔充滿液體。干轉會迅速損壞磁力耦合器和軸承。

o    保證進口管路通暢，有足夠的凈正吸入壓頭(NPSHa)，避免氣蝕發生（產生噪音、振動并損壞葉輪）。

5.      管路連接： 確保進出口管路支撐良好，減少應力傳遞到泵接口。使用合適的軟管或管件，連接緊密。

6.      維護保養：

o    定期檢查運行狀態（噪音、振動、流量是否正常）。

o    長時間停用或輸送易結晶/固化介質后，務必清洗泵腔。

o    按照操作手冊建議進行維護（如軸承潤滑，如需）。

o    保持通風良好，避免電機過熱。

五、結語

Schott PF100S 小型離心泵詮釋了德國工程在精密流體處理領域的精髓。它將無與倫比的緊湊性、靜音運行、絕對的無泄漏安全和耐化學性集于一身，為需要可靠、潔凈、高效輸送液體的各種精密應用提供了值得信賴的核心動力單元。無論是驅動分析儀器中的關鍵試劑流路，保障醫療設備的穩定運行，還是為小型工業過程提供循環動力，PF100S 都以其出色的性能和可靠的品質證明其價值。

了解完整的 Schott 小型泵產品線（如表中列出的 PF, MF, GF, H, K 系列），有助于工程師和采購人員根據具體的流量、壓力、介質和空間要求，精準選擇匹配的解決方案。選擇 Schott PF100S 及其家族成員，意味著選擇了以精密、可靠和效率為核心的流體處理未來。
