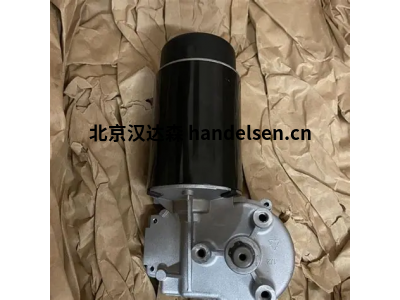

Ankarsrum KSV 5035/556 直流電機:工業動力核心的精密解析



最小起訂貨量

  • 無限制

您可能還關注相似產品

T3

  • 主營產品|閥門
  • 公司榮譽| 明星產品
供應產品分類
  • 暫無分類
本頁信息為T3原廠生產的產品“Ankarsrum KSV 5035/556 直流電機:工業動力核心的精密解析”產品信息,如您想了解更多關于“Ankarsrum KSV 5035/556 直流電機:工業動力核心的精密解析”價格、型號、廠家的相關信息,請致電我們,或QQ在線交談。
品牌Ankarsrum 有效期至長期有效 最后更新2025-07-07 10:07
瀏覽次數0

Ankarsrum KSV 5035/556 直流電機:工業動力核心的精密解析

 Ankarsrum KSV 5035/556 直流電機:工業動力核心的精密解析
馬世宇
QQ: 2850590587  點擊這里給我發消息
手機:13002495941
電話:010-64714988-213
傳真:010-64714988-668
郵件:tk3@handelsen.cn
馬世宇郵箱:tk3@handelsen.cn電話:010-64714988-213 馬世宇微信二維碼

在追求高效、可靠與精準控制的工業領域,Ankarsrum 憑借其深厚的工程底蘊打造的 KSV 系列直流電機,始終是驅動解決方案的代名詞。其中,KSV 5035/556 型號憑借其性能平衡與堅固設計,在嚴苛工業環境中脫穎而出,成為眾多關鍵應用的動力心臟。本文將深入剖析這款電機的技術精髓、核心參數及其廣泛適用性。

一、 品牌傳承與設計哲學

Ankarsrum(原名 ASEA)源自瑞典,擁有百年電機制造歷史,以精密工程、品質和超長壽命。KSV 系列延續了這一傳統,專為高性能、高動態響應和精確調速需求而設計,尤其適用于:

·         伺服驅動系統 (需要精準位置/速度控制)

·         高性能調速應用 (如精密機床主軸、大型離心機、測試臺)

·         高啟動轉矩需求 (如擠壓機、卷取機、重型傳送)

·         再生制動應用 (能量回收系統)

·         需要寬范圍平滑調速的工業場景

二、 KSV 5035/556 核心功能與技術亮點

1.      優化的電磁設計:

o    高性能永磁體: 采用先進稀土永磁材料(如釹鐵硼),提供超高磁能積,確保在緊湊體積下實現功率密度和扭矩輸出。

o    低齒槽轉矩設計: 精密的定子/轉子槽配合與磁極優化,顯著減小轉矩脈動,帶來極其平滑的低速運行特性和精準的控制性能,對于高精度定位至關重要。

o    低電感繞組: 優化繞組設計降低電感,使電機具備極快的電流響應速度,大幅提升系統的動態性能(加速/減速能力)。

2.      熱管理與結構堅固性:

o    全封閉自冷 (IC 416) 堅固的鑄鋁外殼或鋼殼設計,配合高效散熱筋,實現封閉 (TEFC),有效抵御灰塵、濕氣和油霧侵入(防護等級通常為 IP55),無需外部強制冷卻即可在額定工況下穩定運行,降低系統復雜度。

o    F/H 級絕緣系統: 采用優質絕緣材料(Nomex, 云母帶等),確保在高溫環境下(155°C / 180°C)長期運行的可靠性與超長壽命。

o    重型軸承: 選用大尺寸、高精度工業軸承(如 SKF, FAG),預潤滑并密封,設計壽命長,承受高徑向/軸向負載能力強,尤其適合有沖擊或振動的應用。

o    堅固的轉軸: 高強度合金鋼轉軸,大直徑設計,提供剛性和抗彎曲能力,保證動力傳輸?shù)姆€(wěn)定性。

3.      高性能換向系統:

o    高質量換向器與電刷: 精密加工的換向器配合長壽命、低火花等級的特種石墨電刷,確保低電氣噪聲、低磨損和高可靠性,延長維護周期。

o    換向極 (補償繞組)  KSV 型號通常配備換向極,有效抵消電樞反應,改善換向性能,減小火花,擴展恒功率調速范圍,提升高速穩定性。

4.      廣泛的調速與可控性:

o    固有硬特性: 直流電機本身具有優異的轉速-轉矩特性,通過調節電樞電壓即可實現寬廣范圍內的平滑、線性調速。

o    四象限運行: 配合合適的驅動器(如全數字 SCR 或 IGBT 驅動器),可輕松實現正反轉電動運行及再生制動,能量可回饋電網,節能高效。

三、 KSV 5035/556 關鍵功能參數詳解

以下參數基于典型設計規格,具體應用需以 Ankarsrum 數據手冊為準:

參數類別

參數名稱

KSV 5035/556 典型值/范圍

說明與意義

機械特性

機座號 / 法蘭尺寸

5035 (通常指機座尺寸)

標準化尺寸,決定安裝接口和大致功率范圍。



軸伸型式

圓柱軸 (可選鍵槽或光軸)

標準動力輸出方式。



安裝方式

IMB3 / IMB5 / IMB35 (常見)

B3: 底腳安裝; B5: 法蘭安裝; B35: 底腳+法蘭安裝。靈活性高。



防護等級 (IP)

IP55 (標準)

防塵 & 防噴水,適應惡劣工業環境。



絕緣等級

F 級 (155°C) / H 級 (180°C)

高溫耐受能力強,提升過載能力和壽命。



冷卻方式

IC 416 (全封閉表面自冷)

無需外接風扇/風道,結構簡單可靠。

電氣特性 - 額定

額定電壓 (V)

400 V DC / 500 V DC / 690 V DC

常見工業直流母線電壓等級,高電壓利于降低電流損耗



額定功率 (P<sub>N</sub>)

~ 10 kW - 25 kW

連續運行的大機械輸出功率 (具體值需查手冊,與轉速相關)。



額定轉速 (n<sub>N</sub>)

~ 1000 rpm - 3000 rpm

額定功率和電壓下的持續運行轉速。



額定扭矩 (T<sub>N</sub>)

~ 35 Nm - 120 Nm

額定功率和轉速下可連續輸出的扭矩 (T ≈ 9550 * P<sub>N</sub> / n<sub>N</sub>)。



額定電流 (I<sub>N</sub>)

與功率/電壓相關

額定負載下的電樞電流,決定驅動器容量和線纜規格。



額定效率 (η)

通常 ≥ 90% (峰值可達94.5%)

高能效轉換,減少運行發熱和能源成本。

電氣特性 - 峰值/過載

峰值扭矩 (T<sub>max</sub>)

可達 T<sub>N</sub> 的 200% - 300%

短時過載能力 (如啟動、加速、應對沖擊負載),持續數秒至分鐘。



峰值電流 (I<sub>max</sub>)

可達 I<sub>N</sub> 的 200% - 300%

對應峰值扭矩的電流需求。驅動器需支持。

性能特性

高轉速 (n<sub>max</sub>)

可達 n<sub>N</sub> 的 150% - 200%

弱磁升速能力 (需驅動器配合),擴展應用范圍。



熱時間常數

較大 (數十分鐘級別)

熱慣性大,短時過載不易溫升超標,適合間歇性重載。



轉動慣量 (J<sub>rotor</sub>)

相對較低 (與同功率交流機比)

高動態響應,加速/減速更快,控制更靈敏。

其他

工作制

S1 (連續工作制)

設計用于不間斷長時間運行。



環境溫度

-20°C 至 +40°C (標準)

寬溫范圍適應。



噪音水平

相對較低 (具體 dB(A) 值查手冊)

優化的電磁和機械設計降低運行噪音。

·         “/556” 后綴含義: 這通常是 Ankarsrum 的內部特定設計代碼,可能代表:

o    特定繞組配置: 針對特定電壓、轉速或扭矩常數進行優化。

o    特殊選項: 如特定反饋裝置(測速機、編碼器型號)、特殊軸伸、特殊防護涂層、特殊認證要求等。

o    版本迭代: 區分不同時期或改進版本。

o    要獲取該后綴的確切含義,必須查閱 Ankarsrum 提供的 KSV 5035/556 具體型號的技術數據表 (Datasheet) 或產品手冊。

四、 典型應用領域

KSV 5035/556 憑借其強大的扭矩輸出、寬廣的調速范圍、優異的動態響應和堅固耐用的特性,廣泛應用于:

·         塑料與橡膠機械: 注塑機螺桿驅動、擠出機主機驅動、壓延機輥筒驅動。

·         物料搬運與起重: 高精度升降平臺、起重機/行車的大車/小車行走驅動、大型傳送帶驅動。

·         金屬加工: 軋機輔助傳動、拉絲機、卷取機/開卷機、大型機床主軸或進給驅動(需要寬調速時)。

·         造紙與印刷: 造紙機分部傳動、印刷機主傳動及輥筒驅動。

·         測試設備: 高性能測功機、疲勞試驗臺、環境模擬轉臺。

·         能源與船舶: 泵/風機調速、絞車/錨機、甲板機械。

·         改造項目: 替換老舊、低效的直流或交流驅動系統,提升性能和效率。

五、 選型與使用要點

1.      精確匹配需求: 仔細分析負載特性(轉矩-轉速曲線、慣量、工作周期)、所需調速范圍、動態響應要求、環境條件(溫度、濕度、粉塵)。

2.      驅動器選擇: 選擇性能匹配、接口兼容(如模擬量±10V、數字通訊)的高品質直流驅動器。驅動器需能提供足夠的峰值電流,支持四象限運行,并具備完善的保護功能(過流、過壓、過熱、失速等)。

3.      反饋裝置: 根據控制精度要求選擇合適的反饋元件(測速發電機(TG)用于速度環,高分辨率編碼器用于位置/精確速度控制)。

4.      散熱考慮: 雖然自冷,但在密閉空間或環境溫度時,需評估實際散熱條件,必要時加強通風。

5.      維護: 定期檢查電刷磨損(根據運行小時數或驅動器監測信號)、換向器狀態(清潔、無異常磨損或灼痕)、軸承運行噪音及溫升,保持電機清潔干燥。Ankarsrum 電機的設計通常保證了較長的維護間隔。

結論

Ankarsrum KSV 5035/556 直流電機絕非簡單的動力源,它代表了精密工程、可靠性和高性能的融合。其精心優化的電磁設計、堅固的全封閉結構、寬廣的調速能力、強勁的過載扭矩和出色的動態響應,使其在眾多要求嚴苛的工業自動化與過程控制應用中成為值得信賴的核心驅動力。無論是驅動重型機械平穩運行,還是實現精密設備的快速精準定位,KSV 5035/556 都能憑借其參數表現和瑞典制造的品質底蘊,為復雜的工業挑戰提供強大而持久的解決方案。在選擇高性能直流驅動時,KSV 5035/556 無疑是一個值得深入考量的產品。
