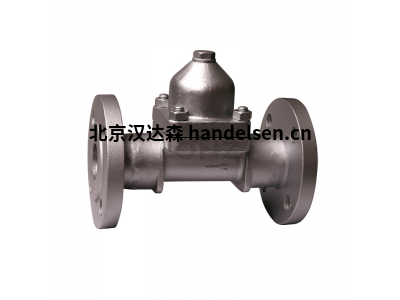

VALSTEAM TH35-2-3 蒸汽疏水閥：守護蒸汽系統高效節能的精密衛士

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

在蒸汽動力系統中，冷凝水的及時、高效排除是保障系統高效運行、節約能源、防止水錘和設備損壞的關鍵環節。VALSTEAM TH35-2-3 蒸汽疏水閥正是為此而生的經典熱動力式疏水閥代表。憑借其堅固耐用的結構、排水性能和高性價比，TH35-2-3 廣泛應用于各類需要快速排除冷凝水的工業場合，成為蒸汽系統可靠運行的守護者。

一、產品概述：經典熱動力設計

TH35-2-3 屬于 VALSTEAM TH35 系列熱動力圓盤式疏水閥。其核心工作原理巧妙利用了蒸汽和冷凝水的物理特性差異（密度、流速、相變）產生的動態壓力變化來控制閥片的啟閉。

·         結構特點：

o    精密核心部件： 采用不銹鋼閥片和硬化不銹鋼閥座，確保優異的密封性、耐磨性和長使用壽命。這是其可靠性的基石。

o    堅固閥體： 主體通常采用鍛造碳鋼（WCB）或不銹鋼（CF8/CF8M），提供強大的機械強度和耐壓能力。

o    緊湊設計： 體積小巧，重量輕，便于在空間有限的管道上安裝。

o    熱動力腔室： 閥蓋內部形成的特殊腔室是實現其工作機理的關鍵區域。

·         核心優勢：

o    快速響應： 對冷凝水和空氣的積聚反應迅速，能及時排放，減少設備熱滯后，提高加熱效率。

o    抗水錘能力強： 結構設計使其能承受一定程度的水錘沖擊，保護自身及下游管道設備。

o    耐高壓高溫： 設計參數滿足較高壓力和溫度的要求（詳見參數表）。

o    背壓率高： 熱動力式疏水閥通常允許較高的背壓（可達入口壓力的80%），對回收冷凝水系統非常有利。

o    免維護設計 (理想工況下)： 結構簡單，活動部件少（主要就是閥片），在清潔蒸汽條件下可長期免維護運行。內置過濾網有助于攔截雜質。

o    經濟實用： 制造成本相對較低，具有很高的性價比。

二、核心工作原理：巧妙的壓差驅動

TH35-2-3 的工作過程是一個精密的壓差驅動循環：

1.      啟動/冷態： 閥片處于開啟狀態。

2.      冷凝水排放階段： 當冷凝水和冷空氣流入疏水閥時，因其密度大、流速低，在閥片下方產生的向上推力大于閥片上方的壓力，閥片被抬起，冷凝水和空氣順利通過閥口排出。

3.      蒸汽接近階段： 隨著蒸汽接近閥口，其流速急劇增加（伯努利效應），在閥片下方產生一個低壓區。

4.      閥片關閉階段： 閥片上方的壓力（來自熱動力腔室內的壓力）此刻高于閥片下方的低壓，同時腔室內部分閃蒸汽的產生也增大了上方的壓力。這個壓差迅速將閥片向下壓緊在閥座上，實現緊密關閉，阻止蒸汽泄漏。

5.      關閉保持階段： 閥片關閉后，熱動力腔室內的蒸汽逐漸凝結成水，腔室內壓力下降。

6.      重新開啟階段： 當腔室內壓力下降到一定程度，閥片下方積聚的冷凝水產生的向上推力再次超過閥片上方的壓力時，閥片被頂起，新的排放循環開始。同時，少量蒸汽會進入腔室，為下一次關閉做準備。

這個過程周而復始，實現了只排冷凝水和空氣、阻隔蒸汽的目的。

三、關鍵功能參數詳解 (型號：TH35-2-3)

以下表格詳細列出了 VALSTEAM TH35-2-3 蒸汽疏水閥的核心技術規格和性能參數：

VALSTEAM TH35-2-3 蒸汽疏水閥技術參數表

重要說明：

·         排水能力： 這是選型關鍵的參數。表中給出的范圍僅為典型值示意。實際大排水量必須嚴格依據 VALSTEAM 提供的針對 TH35-2-3 型號的“壓差-排水量”性能曲線圖來確定。壓差 = 入口壓力 - 背壓。選型時需確保疏水閥的排水能力大于實際工況下的冷凝水負荷，并留有一定余量。

·         連接尺寸： G 1/2" 是 DN15 螺紋連接的常見規格，但購買和安裝前務必確認具體產品的連接螺紋標準（如 G, R, NPT 等）和尺寸。

·         材質選擇： 對于腐蝕性環境或食品醫藥等潔凈要求高的場合，應優先選擇不銹鋼閥體 (CF8/304 或 CF8M/316)。

·         壓力溫度： 使用時絕對不可超過大允許工作壓力和溫度，確保安全。

四、典型應用場景

VALSTEAM TH35-2-3 憑借其快速排放、耐高壓、結構緊湊的特點，非常適合應用于以下需要快速、可靠排除冷凝水的場合：

1.      蒸汽主管線 (Drip Legs)： 安裝在蒸汽輸送管道末端或低點集水袋下方，及時排除輸送過程中產生的冷凝水，防止水錘和保證末端蒸汽干度。

2.      伴熱管線： 為儀表管線、工藝管道或儲罐提供防凍保溫的蒸汽伴熱系統。

3.      小型熱交換器： 如盤管加熱器、夾套鍋、小型暖風機等，要求快速排出冷凝水以保證高效換熱。

4.      制程設備： 中小型反應釜、硫化機、熨燙設備、烘干房等需要穩定蒸汽供應的設備入口處。

5.      暖通空調 (HVAC)： 單元式加熱器、風機盤管等供暖設備。

6.      食品飲料、制藥 (需不銹鋼材質)： 在潔凈度要求較高的場合，選用不銹鋼閥體的 TH35-2-3 可用于灌裝機、殺菌釜、清洗設備等（需符合相關衛生規范）。

五、選型、安裝與維護建議

·         選型要點：

o    確定冷凝水負荷： 準確計算或估算應用設備或管段產生的大冷凝水量。

o    確定工作壓差： 測量或確定疏水閥入口處蒸汽壓力 (P1) 和出口處背壓 (P2)，壓差 ΔP = P1 - P2。

o    查閱性能曲線： 使用 VALSTEAM 提供的 TH35-2-3 性能曲線圖，根據計算出的冷凝水負荷和工作壓差 ΔP，確認 TH35-2-3 的排水能力是否滿足要求（需有余量，通常選型容量是計算負荷的 2-3 倍）。

o    核對壓力溫度等級： 確保工作壓力和溫度在 TH35-2-3 的允許范圍內。

o    確認連接方式與材質： 匹配管道接口，根據環境選擇碳鋼或不銹鋼閥體。

·         安裝指南：

o    水平安裝： 必須水平安裝在管道點（集水袋下方），確保閥體上的箭頭方向與介質流向一致。閥蓋（罩帽）必須朝上。

o    上游安裝截止閥和過濾器： 截止閥用于隔離疏水閥以便檢修；過濾器（建議 100 目）能有效保護閥片閥座免受管道雜質損害，顯著延長壽命。

o    下游避免形成過高背壓： 冷凝水回收管道設計要合理，避免因提升高度或管道阻力過大導致背壓過高，影響疏水閥排水效率。必要時安裝止回閥防止倒流。

o    保溫： 對閥體和鄰近管道進行保溫，減少熱損失，防止冬季凍結（尤其室外安裝）。

·         維護保養：

o    定期檢查： 監聽工作聲音（正常有節奏的開閉聲）、檢查泄漏（下游管道是否異常發熱）、目視檢查外觀。

o    清潔濾網： 根據水質情況，定期（如每季度或每半年）關閉上游截止閥，拆卸清潔內置濾網。這是重要的日常維護。

o    檢查內部磨損： 如果發現排水不暢、泄漏嚴重或持續噴放蒸汽，可能需要拆解檢查閥片和閥座的磨損、變形或臟污情況。如有損壞，及時更換原廠備件。

o    保持系統清潔： 良好的鍋爐水處理和管道吹掃有助于維持疏水閥長期穩定運行。

六、TH35 系列選型參考 (示例)

為了幫助用戶更清晰地選擇 TH35 系列中適合的型號，下表列出了常見型號的關鍵參數對比：

結論

VALSTEAM TH35-2-3 蒸汽疏水閥作為一款成熟可靠的熱動力圓盤式疏水閥，以其堅固的結構、快速的排水響應、優異的抗水錘性能、較高的背壓承受能力以及出色的性價比，在 DN15 應用領域贏得了廣泛認可。它尤其擅長在蒸汽主管線、伴熱系統和小型換熱設備等需要快速排除冷凝水的關鍵節點發揮作用，是保障蒸汽系統高效、節能、安全、穩定運行精密元件。
