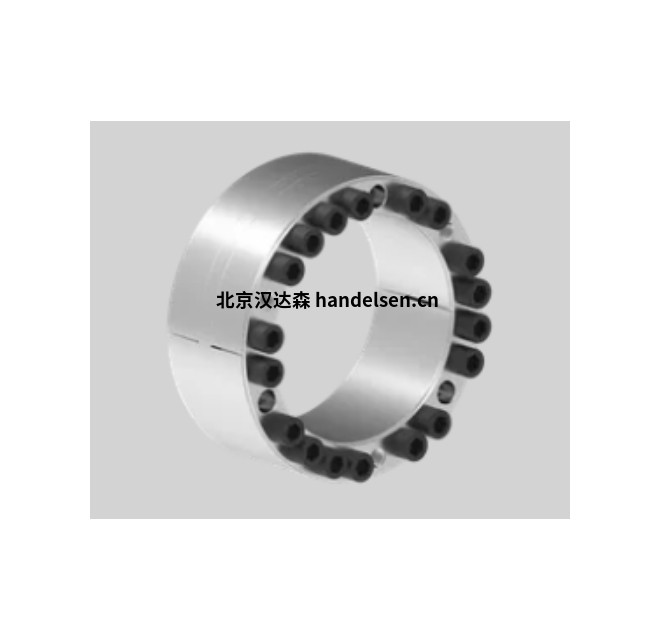

一、概述
這種鎖定裝置采用類似于 7012 型的雙錐形，旨在傳遞極高的扭矩。與 7012 型不同，7014 設備由于其相對較長的設計而具有良好的定心能力，因此不需要預定心輪轂部分。它的設計還提供了不同的內徑與外徑比，因此不能與其他 RINGFEDER 類型互換。尺寸從 70 毫米到 300 毫米不等。最多可以串聯安裝兩個鎖定組件。
二、產品特點
1.可傳遞的周邊力大 – 由于錐體長而扁平，因此可以使用一個 RfN 7014 鎖定組件傳遞最大扭矩和軸向力
2.最大的可靠性 – 由于扁平的錐體和相對較寬的結構（大引導長度），鎖定組件 RfN 7014 本身居中。在安裝過程中，鎖定組件、軸和輪轂保持在彼此的位置。軸和輪轂受壓力加載，與 3 部分版本相比，提供了額外的安全性。
參考編號 7014
由于延伸的扁平錐體而產生的大可傳遞外圍力
自定心
無軸向位移
內徑 d：60-300 毫米
外徑 D：100-390 毫米
總長度 L：60-156 毫米
扭矩T：4,130-245,000牛米
四、示例應用：
重型滑輪
重型機械的制造
聯軸器
電纜護套
鎖定組件的安裝
T、F 的值， pW和 pN適用于在涂油狀態下安裝的鎖定組件
