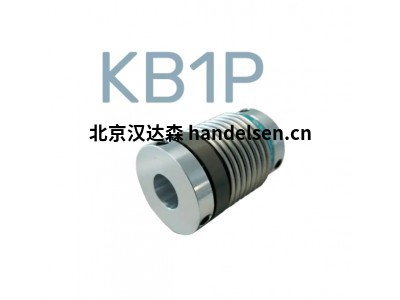

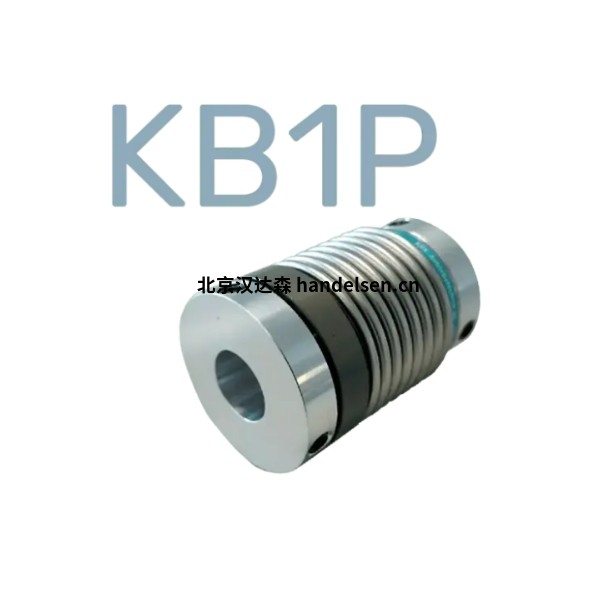

德國KBK金屬波紋管聯軸器KB1P系列可通過螺柱螺釘軸向插拔

KBK驅動技術得益于模塊化系統。金屬波紋管聯軸器是所有需要高動態定位的應用的，即伺服驅動器中的經典方式。它們的特點是絕對零背隙和非常高的扭轉剛度。免維護、疲勞強度和軸不對中時的低恢復力完善了波紋管聯軸器的特性。由于我們的模塊化系統，我們實現了的各種變體，從而為各種安裝情況提供合適的金屬波紋管聯軸器。

微型金屬波紋管聯軸器，可通過螺柱螺釘軸向插拔

這種帶有用于軸安裝的雙頭螺釘?shù)陌姹臼且环N簡單且經濟高效的變體，例如，用于連接編碼器或其他傳感器。

二、技術參數

無間隙微型金屬波紋管聯軸器，帶橫向平頭螺釘

適用于軸徑為 3 - 25 毫米

高抗扭剛度，以最小的恢復力補償軸不對中！

軸向可插拔聯軸器設計！

編碼器、速度計、電位器的理想金屬波紋管聯軸器

扭矩范圍：0.5 - 10Nm

轉    速：1500 轉/分鐘

材    料：框架-不銹鋼

          底座-鋁合金

溫度范圍：-30°C~120°C

過盈配合螺紋：可選符合DIN 6885標準用

孔徑公差:H7

三、型號示例

KB1P / 5（尺寸） -22/25/30（長度）-5（內徑1）-8（內徑2）-D（插頭）-(S)（選項）

KB1P / 10（尺寸） -24/28/32（長度）-5（內徑1）-8（內徑2）-D（插頭）-(S)（選項）

KB1P / 15（尺寸） -28/32（長度）-5（內徑1）-10（內徑2）-D（插頭）-(S)（選項）

KB1P / 20（尺寸） -27/33/37（長度）-5（內徑1）-14（內徑2）-D（插頭）-(S)（選項）

KB1P / 45（尺寸） -44/52（長度）-5（內徑1）-14（內徑2）-D（插頭）-(S)（選項）

KB1P / 100（尺寸） -50/60（長度）-5（內徑1）-14（內徑2）-D（插頭）-(S)（選項）

四、金屬波紋管聯軸器產品系列

KB1

KB1P

KB2

KB2H

KB2P

KB2VA

KB3

KB3P

KB4

KB4AL

KB4C

KB4F

KB4FA

KB4H

KB4HC

KB4HCK

KB4K

KB4LV

KB4P

KB4VA

KB5

KB6

KB6P

KB7

KB8

KB8P
